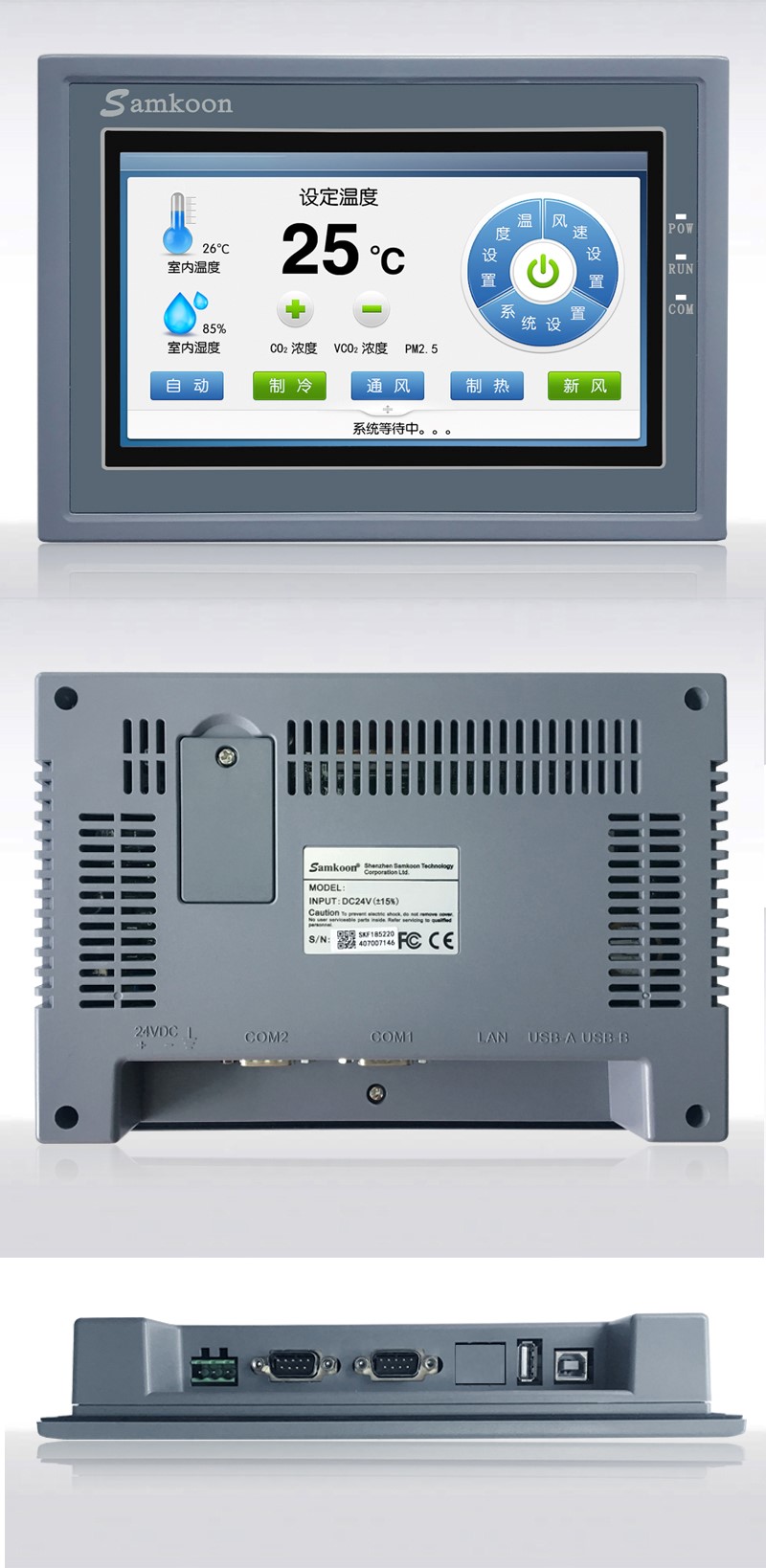

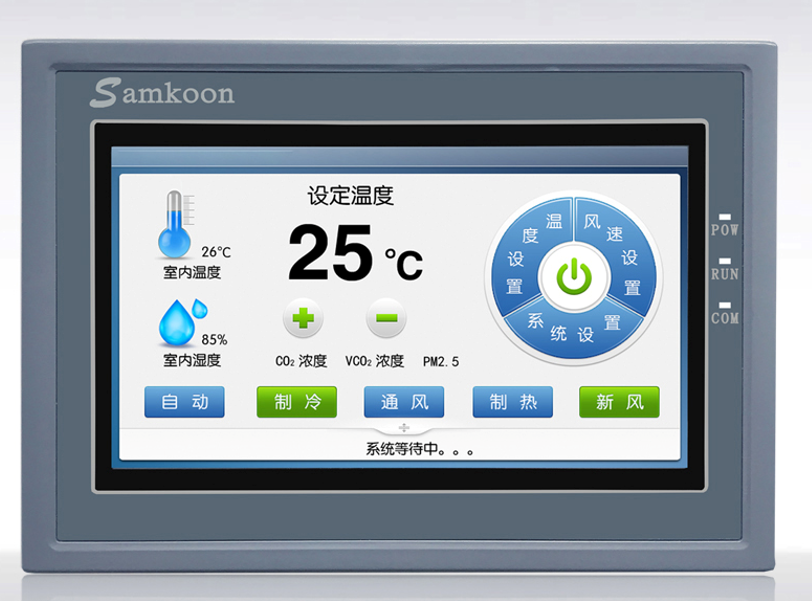

Samkoon HM系列触摸屏是一款基于Linux系统的人机界面,符合EN55022和EN55024标准,符合FCC、CE、Class A,具有很强的抗干扰能力,符合工业环境的电磁兼容要求。该款产品配备有高性能的Cortex A8处理器,及高容量FLASH,可存储大量数据,实现数据断电不丢失;支持U盘存储,可以实现数据的导入导出、工程更新及配方更新功能;支持在线及离线模拟,可直接从PLC中获取数据;支持串口打印机,显现画面及数据打印;支持一屏多机,实现最大连接32个PLC或智能设备;支持多国语言,可实现5种语言任意切换;支持以太网通讯下载功能。
1. CPU单元
采用ARM Cortex-A8处理器,运算速度更快,功耗更小,运行更稳定。主频高达600MHZ。
2. 触摸板显示单元
采用四线电阻式触摸板,触摸精度准确,经久耐用,触摸寿命长。显示屏为TFT LCD,26万色真彩显示。
3. 通讯模块
采用抗干扰,防高压,放雷击的设计,增强了通信的准确性和可靠性,支持RS232/422/485通信。
4. 存储单元
采用高容量的FLASH作为ROM,存取速度快,支持储存大容量数据,断电不丢失,支持U盘存储。
5. 电源模块
采取高精度开关稳压电源,功耗小。
6. 芯片
采用的是TI基于ARM Cortex-A8内核的AM3352芯片。该芯片有以下几个优点:一,该芯片是TI 史上公开资料最全的一个芯片;二,是产品定位最清晰的一个工业控制MCU;三,唯一一个集成2个MAC的 MCU。
7. USB主从站接口
产品提供了USB主站和USB从站接口,USB从站下载口支持10M/S的传输速度,快速下载;即插即用的USB主站口支持连接U盘、打印机、鼠标或其他USB设备。
8. 打印机、串行网络
支持串口打印机打印画面、数据等等;可以通过RS485通信,实现最大连接32个的PLC或智能设备通信。
9. 穿透通讯
可实现PC通过HMI直接与PLC或连接设备通信;可实现2台HMI同时与1台PLC通信。
10. 图库
提供大量丰富的、用于各行业的矢量图;支持自定义矢量图形,可自绘;支持BMP、JPG等图片格式作为图库图形;提供标准常用矢量图外框;
11. 文本字体
多国语言文字,5种语言文字任意切换;支持TRUE TYPE(TTF)字体;支持复杂属性的字体编辑功能,Unicode编码,国际标准。
12.在线模拟
使用计算机直接连接PLC来模拟组态工程、可以从PLC获得数据。
13.宏指令编程
支持C语言脚步;支持自动设置函数库;支持自由口通信协议;支持C标准的数学运算函数;接口更熟悉,方便使用;多种执行方式。
14.U盘导入导出
支持U盘更新工程;支持U盘的数据导入导出;支持U盘更新配方;
15.其他
报警功能扩展;资料数据的导入导出;
16.以太网通信
通过以太网网络,实现HMI与HMI、HMI与控制设备的通信。
高清电阻屏 > >
硬件结构 |
外观尺寸 |
203 × 145 × 38 |
开孔尺寸 |
192 × 138 |
|
净重 |
0.78Kg |
|
显示 |
型号 |
HM-070BE |
显示尺寸 |
7″(长 : 宽 = 16:9) |
|
分辨率(像素) |
800 × 480 |
|
触控面板 |
4线高精度触摸板 |
|
显示颜色 |
26万 |
|
背光模块 |
LED |
|
对比度 |
400:1 |
|
亮度(cd/㎡) |
450cd/㎡ |
|
产品特性/认证 |
内存 |
128M FALSH + 128M DDR |
CPU |
Cortex-A8 600MHz |
|
耐压测试 |
500V DC 1分钟 |
|
静电测试 |
4级 ± 8kV |
|
FCC兼容性 |
符合FCC,Class A |
|
CE认证 |
符合EN55022和EN55024标准 |
|
防护等级 |
IP65(前面板) |
|
外壳材料 |
工程塑料ABS+PC |
|
电源/接口 |
供电电源 |
DC24(+/-15%) |
功耗 |
6W |
|
串行接口 |
COM1/COM2:RS232/422/485 |
|
USB下载口 |
YES |
|
U盘口 |
YES |
|
SD卡 |
NO |
|
以太网口 |
NO |
|
CAN |
NO |
|
网络连接 |
WiFi |
NO |
3G |
NO |
|
以太网 |
NO |
|
环境 |
工作环境温度 |
0 ~ 55℃ |
工作环境湿度 |
10 ~ 90%RH |
|
防震度 |
10 ~ 25Hz(XYZ方向2G/30分钟) |
|
编程软件 |
编程软件 |
SKTOOL |

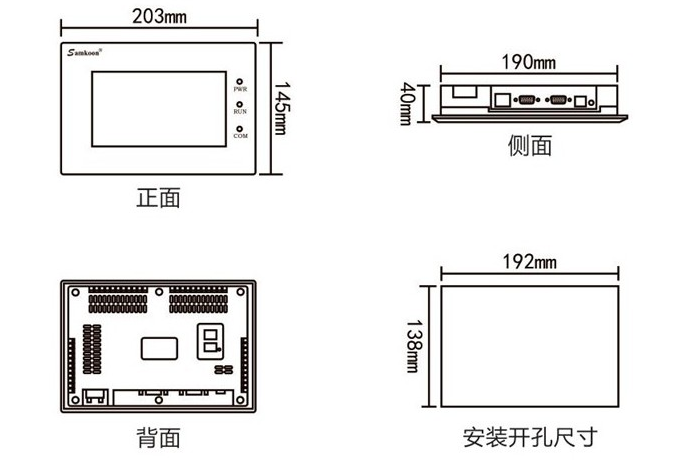

外型尺寸:203×145×38
安装开孔尺寸:192×138
