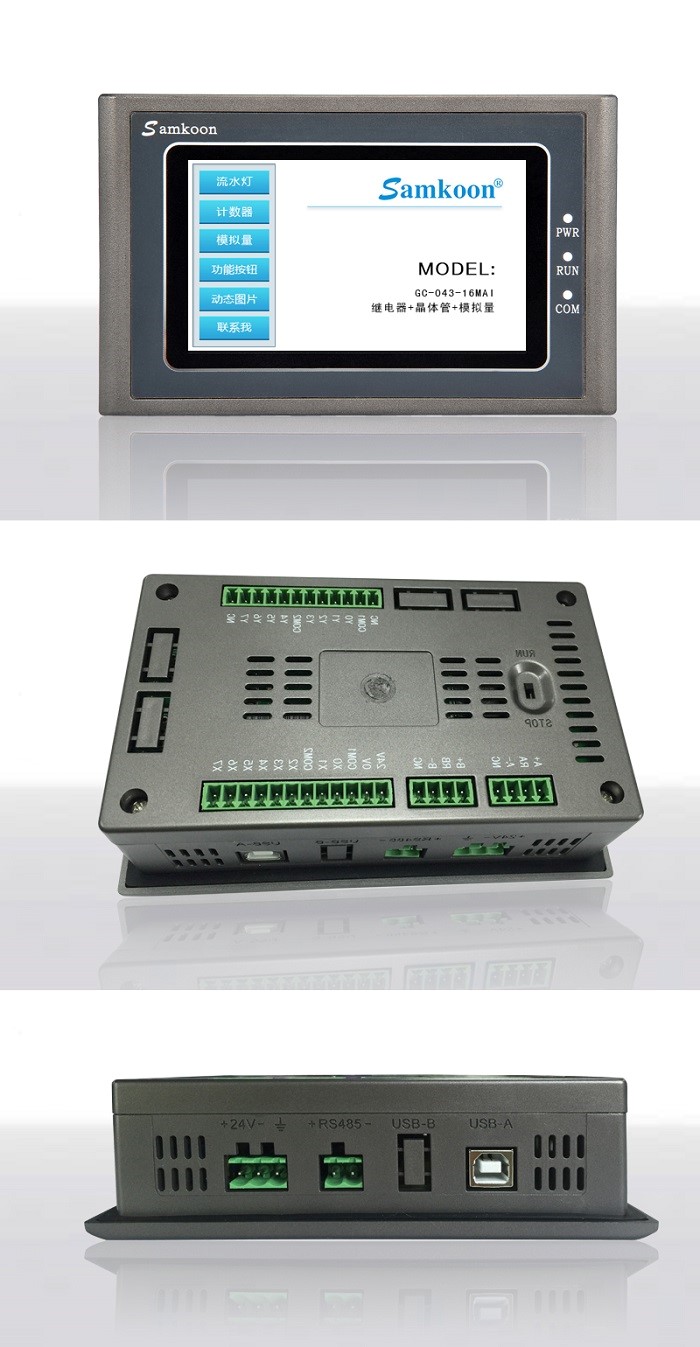

显控(Samkoon)一体机在硬件上实现了HMI与PLC的结合,软件上将画面组态和梯形图编程融为一体,功能强大,不需要外接PLC也能用在各种需要PLC控制的场合,还可通过RS485与外部控制器通信。支持16位AD输入,精度可达到1‰;带2路温控和PID自整定功能;最高支持两路分别150K脉冲输出;在梯形图中支持主程序、子程序、中断程序的编写,每个程序中包含了若干个网络,用户可自定义添加,每个程序最多添加1000个网络。
1. 结构
结构紧凑,节省空间;
2. 高速计数器
最高单路80K高速计数;
3. 温控及PID模块
带2路温控和PID自整定功能;
4. 组态
画面组态、梯形图编程一体;
5. 输出
晶体管+继电器输出;
6. 通信
支持RS485与外部控制器通信;
7. 脉冲输出
最高支持两路分别150K脉冲输出。
一体机( HMI + PLC ) > >
硬件结构 |
外观尺寸 |
150 × 93 × 43.5 |
开孔尺寸 |
141 × 84 |
|
净重 |
无 |
|
显示 |
型号 |
GC-043-16M |
显示尺寸 |
4.3″ |
|
分辨率(像素) |
480 × 272 |
|
触控面板 |
4线高精度触摸板 |
|
显示颜色 |
262,144 |
|
背光模块 |
LED |
|
对比度 |
400:1 |
|
亮度(cd/㎡) |
400cd/㎡ |
|
产品特性/认证 |
内存 |
128M FALSH + 32M DDRI |
CPU |
N32905/STM32G102VCT6 |
|
耐压测试 |
500V DC 1分钟 |
|
静电测试 |
± 8000V |
|
FCC兼容性 |
符合FCC,Class A |
|
CE认证 |
符合EN55022和EN55024标准 |
|
防护等级 |
IP65(前面板) |
|
外壳材料 |
工程塑料ABS+PC |
|
电源/接口 |
供电电源 |
DC24(+/-15%) |
功耗 |
5W |
|
串行接口 |
COM:RS485 |
|
USB下载口 |
YES |
|
U盘口 |
NO |
|
SD卡 |
NO |
|
以太网口 |
NO |
|
输入输出 |
AD输入 |
无 |
开光量输入 |
8路DI,包括2路高速计数 |
|
开关量输出 |
8路DI,其中4路继电器、4路晶体管, 包括2路高速脉冲输出 |
|
环境 |
工作环境温度 |
-20 ~ 70℃ |
工作环境湿度 |
10 ~ 90%RH |
|
防震度 |
10 ~ 25Hz(XYZ方向2G/30分钟) |
|
编程软件 |
编程软件 |
SamDraw5.1 |

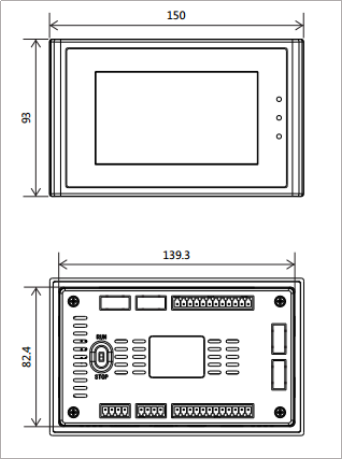

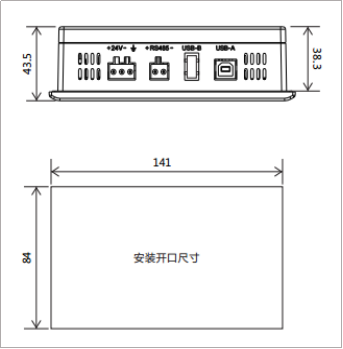

GC-043-16MA型号的产品尺寸(mm):
外型尺寸:150×93×43.5
安装开孔尺寸:141×84
编程软件:SamDraw5.1 - V5.1.0.14 |
