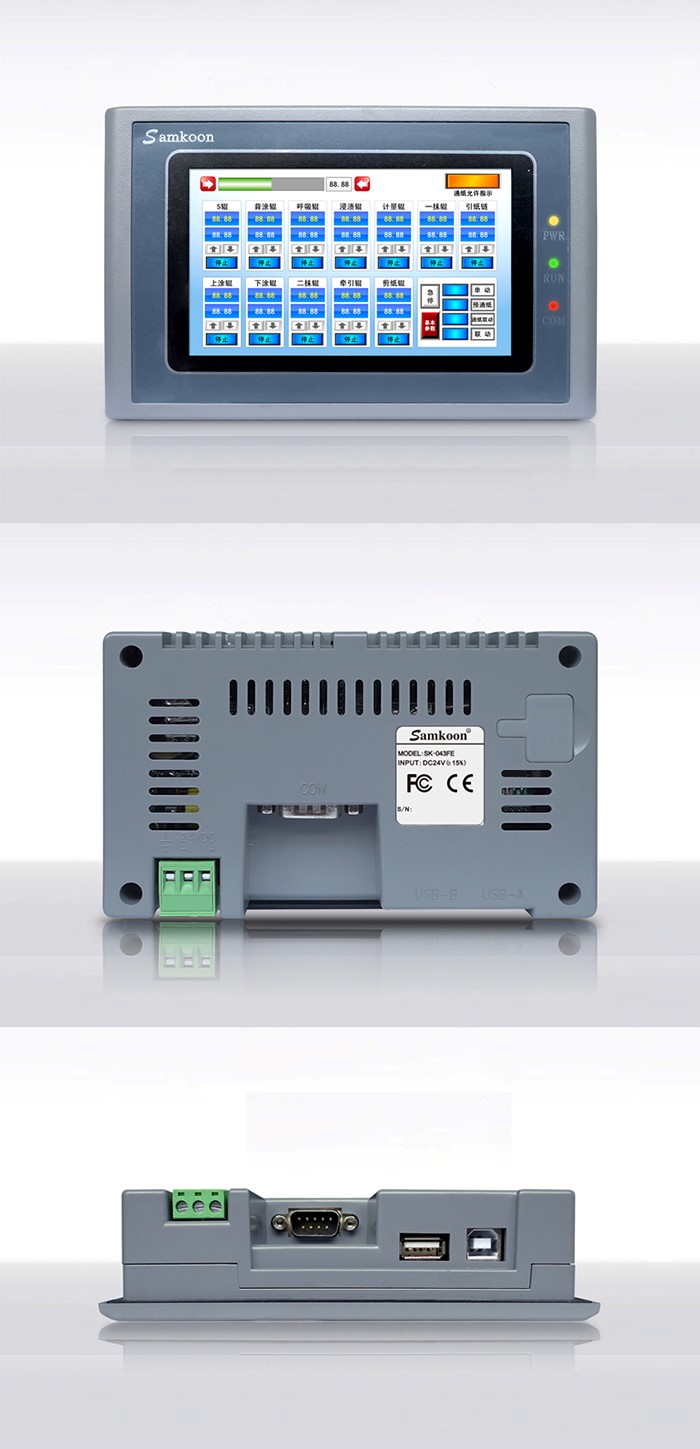

SK-043FE/SK-043UE

SK-043FE/SK-043UE

0.00
0.00

产品信息

Samkoon SK系列触摸屏是一款基于Linux系统的人机界面,符合EN55022EN55024标准,符合FCCCEClass A,具有很强的抗干扰能力,符合工业环境的电磁兼容要求。该款产品配备有高性能的Cortex A8处理器,及高容量FLASH,可存储大量数据,实现数据断电不丢失;支持U盘存储,可以实现数据的导入导出、工程更新及配方更新功能;支持在线及离线模拟,可直接从PLC中获取数据;支持串口打印机,显现画面及数据打印;支持一屏多机,实现最大连接32PLC或智能设备;支持多国语言,可实现5种语言任意切换;支持以太网通讯下载功能。

1. CPU单元

采用ARM Cortex-A8处理器,运算速度更快,功耗更小,运行更稳定。主频高达600MHZ

2. 触摸板显示单元

采用四线电阻式触摸板,触摸精度准确,经久耐用,触摸寿命长。显示屏为TFT LCD26万色真彩显示。

3. 通讯模块

采用抗干扰,防高压,放雷击的设计,增强了通信的准确性和可靠性,支持RS232/422/485通信。

4. 存储单元

采用高容量的FLASH作为ROM,存取速度快,支持储存大容量数据,断电不丢失,支持U盘存储。

5. 电源模块

采取高精度开关稳压电源,功耗小。

6. 芯片

采用的是TI基于ARM Cortex-A8内核的AM3352芯片。该芯片有以下几个优点:一,该芯片是TI 史上公开资料最全的一个芯片;二,是产品定位最清晰的一个工业控制MCU;三,唯一一个集成2MAC MCU

7. USB主从站接口

产品提供了USB主站和USB从站接口,USB从站下载口支持10M/S的传输速度,快速下载;即插即用的USB主站口支持连接U盘、打印机、鼠标或其他USB设备。

8. 打印机、串行网络

支持串口打印机打印画面、数据等等;可以通过RS485通信,实现最大连接32个的PLC或智能设备通信。

9. 穿透通讯

可实现PC通过HMI直接与PLC或连接设备通信;可实现2HMI同时与1PLC通信。

10. 图库

提供大量丰富的、用于各行业的矢量图;支持自定义矢量图形,可自绘;支持BMPJPG等图片格式作为图库图形;提供标准常用矢量图外框;

11. 文本字体

多国语言文字,5种语言文字任意切换;支持TRUE TYPETTF)字体;支持复杂属性的字体编辑功能,Unicode编码,国际标准。

12.在线模拟

使用计算机直接连接PLC来模拟组态工程、可以从PLC获得数据。

13.宏指令编程

支持C语言脚步;支持自动设置函数库;支持自由口通信协议;支持C标准的数学运算函数;接口更熟悉,方便使用;多种执行方式。

14.U盘导入导出

支持U盘更新工程;支持U盘的数据导入导出;支持U盘更新配方;

15.其他

报警功能扩展;资料数据的导入导出;

16.以太网通信

通过以太网网络,实现HMIHMIHMI与控制设备的通信。


高清电阻屏 > >






硬件结构

外观尺寸

150 × 93 × 39

或选138×86×39

开孔尺寸

141 × 84

或选132×80

净重

0.27Kg

显示

型号

SK-043FE

SK-043UE

显示尺寸

4.3″(长 : = 16:9

分辨率(像素)

480 × 272

触控面板

4线高精度触摸板

显示颜色

26

背光模块

LED

对比度

400:1

亮度(cd/㎡)

400cd/

产品特性/认证

内存

128M FALSH + 128M DDR

CPU

Cortex-A8 600MHz

耐压测试

500V DC 1分钟

静电测试

3级 ± 6kV

FCC兼容性

符合FCCClass A

CE认证

符合EN55022EN55024标准

防护等级

IP65(前面板)

外壳材料

工程塑料ABS+PC

电源/接口

供电电源

DC24+/-15%

功耗

3W

串行接口

COMRS232/422/485

USB下载口

YES

U盘口

YES

SD

NO

以太网口

NO

CAN

NO

网络连接

WiFi

NO

3G

NO

以太网

NO

环境

工作环境温度

0~ 55

工作环境湿度

10 ~ 90%RH

防震度

10 ~ 25HzXYZ方向2G/30分钟)

编程软件

编程软件

SKTOOL

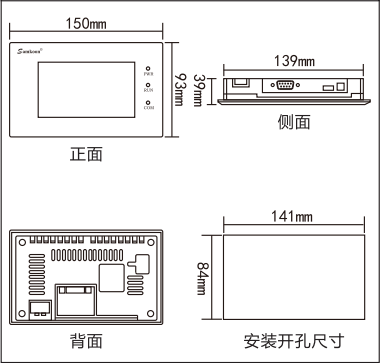

SK-043FE型号的产品尺寸(mm)

外型尺寸:150×93×39

安装开孔尺寸:141×84

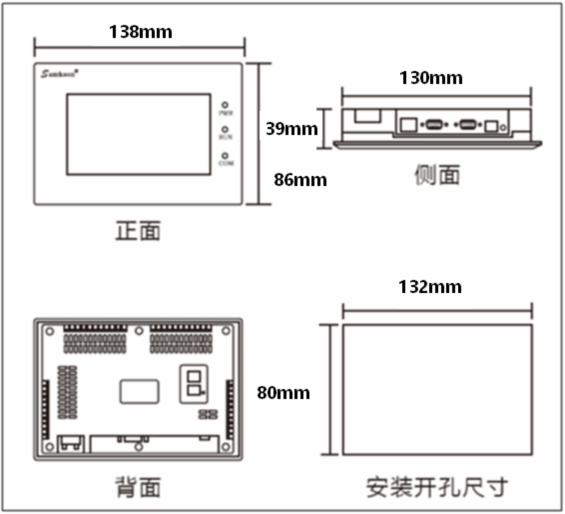

SK-043UE型号的产品尺寸(mm)

外型尺寸:138×86×39

安装开孔尺寸:132× 80

编程软件:SKTOOL_V6.2.0.52
