EA-043A

0.00
0.00

产品信息
显控(Samkoon) EA系列触摸屏采用了强大的32位微处理器,功耗小,温升小,机器不易发生故障和老化,提高了系统的可靠性。显控(Samkoon)系列触摸屏符合EN55022和EN55024标准,符合FCC,Class A,具有很强的抗干扰能力,符合工业环境的电磁兼容要求。其包括了内存储器,外接系统程序存储器,电源电路模块,通讯模块,显示与触摸单元等。
其各个模块的特性如下:
1. CPU单元
采用32位RISC微处理,运算速度更快,功耗更小,运行更稳定。
2. 触摸板显示单元
显控EA、SA系列HMI均采用4线高精度触摸板,这种触摸板都具有触摸精度准确,经久耐用,触摸寿命长等优点。显示屏为LED,26万色真彩显示。
3. 通讯模块
采用抗干扰、防高压、防雷击的设计,增强了通信的准确性和可靠性,支持RS232/485/422通信。EA-035A-T提供了一个水晶头通讯口,EA-035A、 EA-070B提供了1个标准串行通讯口,采用9芯针型D型口,该口用于与PLC或者其他的控制器连接,并进行通讯。当采用屏蔽电缆时,RS232的通讯距离不要超过15米。与计算机连接的通讯提供一个USB通讯口,用于下载组态,速度可达10Mbps,采用的USB接口是B型母口。
4. 存储单元
采用断电保持的FLASH作为ROM,存取速度快, 所有型号的FLASH容量达到128M;EA所有系列的RAM容量为32M。
5. 电源模块
采取高精度开关稳压电源,功耗小。
6. USB驱动
支持自动安装,USB下载速度快,抗干扰强。
7. 快速开机
2秒点亮;5秒全启动。
8. 数据安全
全新的密码机制,使用更安全更可靠。
9. 模拟模块
支持离线模拟;支持在线模拟。
10. 宏指令
采用C语言脚步;提供丰富的函数接口;支持自由口通讯协议;支持C标准的数学运算函数;多种执行方式。
11. 配方、历史数据采集
支持多组配方,每组配方可设置多组子配方;支持设置离散数据采集功能,设计更灵活。
12. 自定义开机logo
用户可按要求自行设计HMI开机logo图片,通过组态软件更新到HMI中。
13. 图库
提供大量丰富的,用于各行各业的矢量图;支持BMP、JPG等多种图片格式作为图库图形;提供标准常用的矢量图按钮外框。

高清电阻屏 > >

硬件结构

外观尺寸

138 × 86 × 38

开孔尺寸

132 × 80

净重

0.2Kg

显示

型号

EA-043A

显示尺寸

4.3″(长 : = 16:9

分辨率(像素)

480 × 272

触控面板

电阻屏

显示颜色

26

背光模块

LED

对比度

400:1

亮度(cd/㎡)

400cd/

产品特性/认证

内存

128M FALSH + 64M DDR2

CPU

ARM9 300MHz

耐压测试

500V DC 1分钟

静电测试

2级 ± 4kV

FCC兼容性

符合FCCClass A

CE认证

符合EN55022EN55024标准

防护等级

IP65(前面板)

外壳材料

工程塑料ABS+PC

电源/接口

供电电源

DC24+/-15%

功耗

3W

串行接口

COMRS422/485/232

USB下载口

YES

U盘口

NO

SD

NO

以太网口

NO

CAN

NO

网络连接

WiFi

NO

3G

NO

以太网

NO

环境

工作环境温度

-10 ~ 65

工作环境湿度

10 ~ 90%RH

防震度

10 ~ 25HzXYZ方向2G/30分钟)

编程软件

编程软件

SATOOL

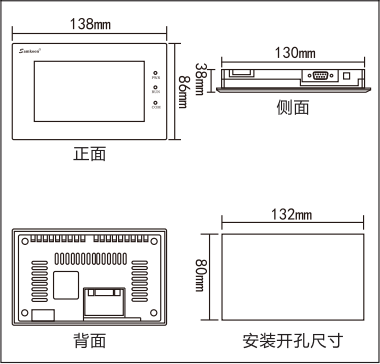

EA-043A型号的产品尺寸(mm)

外型尺寸:138×86×39

安装开孔尺寸:132×80

编程软件:SATOOL - 6.0.0.42
